Transformátory na jádru El a Ul

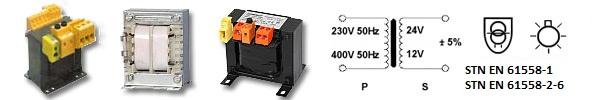

Bezpečnostní transformátory

Bezpečnostní transformátory se používají pro bezpečný přenos elektrické energie z jednoho obvodu do druhého, přičemž zajišťují galvanické oddělení na ochranu osob a citlivých elektronických zařízení před elektrickými šoky. Používají se ke změně elektrického napětí na požadovanou hodnotu při vstupu nebo na výstupu, kde je předepsáno bezpečnostní napětí sloužící pro chod elektrických spotřebičů nebo elektrickou síť.

Typové řady: TR 9402 až TR 9409, TR 9402/1 až TR 9409/1

Vyrábíme také atypické převody podle přání zákazníka.

TYPOVÉ ŘADY
Primární napětí		 VÝKON
[VA]		 TYP JÁDRA VÝSTUPNÍ NAPĚTÍ A PROUD
[V/A]
  230V 50Hz 400V 50Hz   DIN 24V/A 12V/A
Bezpečnostní transformátor TR 9402 -10 TR 9402/1 -10 10 EI 48 / 20 24 / 0,41 12 / 0,83
Bezpečnostní transformátor TR 9402 -20 TR 9402/1 -20 20 EI 60 / 25 24 / 0,83 12 / 1,66
Bezpečnostní transformátor TR 9402 -30 TR 9402/1 -30 30 EI 75 / 20 24 / 1,25 12 / 2,50
Bezpečnostní transformátor TR 9402 -50 TR 9402/1 -50 50 EI 75 / 25 24 / 2,08 12 / 4,16
Bezpečnostní transformátor TR 9403 -80 TR 9403/1 -80 80 EI 84 / 35 24 / 3,33 12 / 6,66
Bezpečnostní transformátor TR 9401 -100 TR 9401/1 -100 100 EI 84 / 40 24 / 4,16 12 / 8,33
Bezpečnostní transformátor TR 9404 -125 TR 9404/1 -125 125 EI 96 / 35 24 / 5,20 12 / 10,41
Bezpečnostní transformátor TR 9404 -160 TR 9404/1 -150 160 EI 96 / 45 24 / 6,25 12 / 12,50
Bezpečnostní transformátor TR 9405 -200 TR 9405/1 -200 200 EI 96 / 50 24 / 8,33 12 / 16,66
Bezpečnostní transformátor TR 9409 -250 TR 9409/1 -250 250 EI 120 / 40 24 / 10,41 12 / 20,83
Bezpečnostní transformátor TR 9409 -315 TR 9409/1 -315 315 EI 120 / 50 24 / 13,12 12 / 26,25
Bezpečnostní transformátor TR 9409 -400 TR 9409/1 -400 400 EI 120 / 70 24 / 16,66 12 / 33,33
Bezpečnostní transformátor TR 9409 -500 TR 9409/1 -500 500 EI 150 / 50 24 / 20,83 12 / 41,66
Bezpečnostní transformátor TR 9409 -800 TR 9409/1 -800 800 EI 150 / 80 24 / 33,33 12 / 66,60
Bezpečnostní transformátor TR 9409 -1000 TR 9409/1 -1000 1000 EI 192 / 60 24 / 41,6 12 / 83,30
Bezpečnostní transformátor TR 9409 TR 9409/1 1400 EI 192 / 80 24 / 58,3 12 / 116,6
Bezpečnostní transformátor TR 9409 TR 9409/1 1600 EI 192 / 80 24 / 62,5 12 / 125
Bezpečnostní transformátor TR 9409 TR 9409/1 2000 EI 192 / 100 24 / 83,3 12 / 166,6
Bezpečnostní transformátor TR 9409 TR 9409/1 2500 EI 192 / 130 24 / 104,1 12 / 208,3
TEPELNÁ TŘÍDA: F155°C
ELEKTRICKÁ ODOLNOST: PRI/SEC/KOSTRA 4,75kV 50Hz
ZKRATOVÁ ODOLNOST: ZKRATU NEODOLNÝ
OTEPLENÍ: max. 85°C
TŘÍDA OCHRANY: I.
KRYTÍ: IP00
TEPLOTA OKOLÍ: ta40
Tabulky ke stažení

Naše doporučení

  • jištění trubičkovými pojistkami „T“, jak je uvedeno na štítku výrobce
  • na základě požadavku zákazníka můžeme instalovat tepelnou pojistku pro 125 °C - vratnou
  • technické změny a přesuny jsou možné na základě požadavků zákazníka
