Transformátory na jádru El a Ul

Oddělovací transformátory

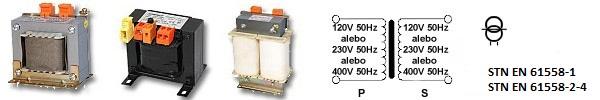

Oddělovací transformátor zabrání jakémukoli vzájemnému elektrickému propojení mezi elektrickou sítí a spotřebičem, galvanicky odděluje spotřebič od sítě. Vytváří oddělenou elektrickou síť. Síťové transformátory s transformačním poměrem 1:1. Používají se k ochraně proti elektrickému úrazu dotykem živé části, tedy jako bezpečnostní prvek například na výrobních linkách, v dílnách, v laboratořích, v nemocnicích nebo kde jsou nepříznivé podmínky z hlediska člověka.

Typové řady: TR 9409/4 až TR 9415/4

Vyrábíme také atypické převody podle přání zákazníka.

  TYPOVÁ ŘADA VÝKON
[VA]		 TYP JÁDRA VÝSTUPNÍ NAPĚTÍ A PROUD
[V/A]
DIN
Oddělovací transformátor TR 9409 /4 - 30 30 EI 75 / 20 230 / 0,13
Oddělovací transformátor TR 9409 /4 - 50 50 EI 75 / 25 230 / 0,21
Oddělovací transformátor TR 9409 /4 - 80 80 EI 84 / 35 230 / 0,34
Oddělovací transformátor TR 9409 /4 - 100 100 EI 84 / 40 230 / 0,43
Oddělovací transformátor TR 9409 /4 - 125 125 EI 96 / 35 230 / 0,54
Oddělovací transformátor TR 9409 /4 - 150 160 EI 96 / 45 230 / 0,65
Oddělovací transformátor TR 9409 /4 - 200 200 EI 96 / 50 230 / 0,87
Oddělovací transformátor TR 9409 /4 - 250 250 EI 120 / 40 230 / 1,08
Oddělovací transformátor TR 9409 /4 - 315 315 EI 120 / 50 230 / 1,37
Oddělovací transformátor TR 9409 /4 - 400 400 EI 120 / 70 230 / 1,74
Oddělovací transformátor TR 9409 /4 - 500 500 EI 150 / 50 230 / 2,17
Oddělovací transformátor TR 9409 /4 - 800 800 EI 150 / 80 230 / 3,47
Oddělovací transformátor TR 9413 /4 - 1000 1000 EI 192 / 60 230 / 4,34
Oddělovací transformátor TR 9413 /4 - 1400 1600 EI 192 / 80 230 / 6,08
Oddělovací transformátor TR 9415 /4 - 2000 2000 EI 192 / 100 230 / 8,69
Oddělovací transformátor TR 9415 /4 - 2500 2500 EI 192 / 130 230 / 10,86
Oddělovací transformátor TR 9415 /4 - 3 k 3000 UI 180 / 60 230 / 13,04
Oddělovací transformátor TR 9415 /4 - 4 k 4000 UI 180 / 80 230 / 17,39
Oddělovací transformátor TR 9415 /4 - 5 k 5000 UI 180 / 100 230 / 21,74
Oddělovací transformátor TR 9415 /4 - 6 k 6300 UI 210 / 102 230 / 27,4
Oddělovací transformátor TR 9415 /4 - 8 k 8000 UI 210 / 130 230 / 34,8
Oddělovací transformátor TR 9415 /4 - 10 k 10000 UI 210 / 130 230 / 43,5



TEPELNÁ TŘÍDA: E
ELEKTRICKÁ ODOLNOST: PRI / SEC / KOSTRA 4,75kV 50Hz
ZKRATOVÁ ODOLNOST: ZKRATU NEODOLNÝ
OTEPLENIE: 85 °C
TŘÍDA OCHRANY: I.
KRYTÍ: IP00
TEPLOTA OKOLÍ: -10 °C až + 35 °C
Tabulky ke stažení

Naše doporučení

  • jištění trubičkovými pojistkami „T“, jak je uvedeno na štítku výrobce
  • na přání zákazníka můžeme instalovat tepelnou pojistku pro 130 °C - vratnou i nevratnou
  • technické změny i přesuny jsou možné podle požadavků zákazníka
