Háromfázisú transzformátor
| szabvány szerint gyártva 3UI vasmagon | STN EN 61558-1 |
| STN EN 61558-2-4 | |
| STN EN 61558-2-6 | |
| Standard feszültségek | 3x400//3x230V |
| 3x400//3x400V | |
| Fáziskapcsolások | YNyn0, Dd0, Dyn1, Yyn0 |
A háromfázisú transzformátorok olyan passzív szerkezetek, amelyek elektromos energiát visznek át az egyes áramkörök között. A szekunder áramkörben a elektromágneses erő indukálódik, és ezzel növeli vagy csökkeni a feszültséget a frekvencia megváltoztatása nélkül.
A háromfázisú transzformátor háromoszlopos vasmaggal rendelkezik, amelyen a primer és a szekunder oldal tekercsei háromszorosan helyezkednek el. A primer és szekunder tekercsek egyes fázisainak tekercsei különböző módon kapcsolhatók össze, lehetővé téve számos fáziscsatlakozási kombinációt, például: YNyn0, Dd0, Dyn5, Yyn0, Yz0, Yy, Dy.

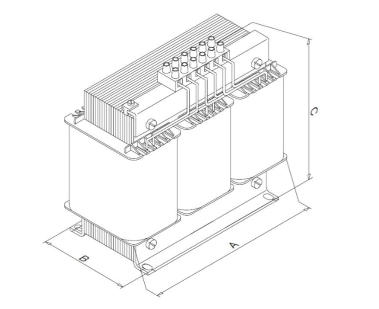

Kivitel lehetséges IP00 vagy IP23-as lemezház burkolattal ellátva |
|||||||
| Típus | Teljesítmény | A | B | C | tömeg kg | tömeg kg | |
| VA | mm | mm | mm | IP00 | IP23 | ||
| Háromfázisú transzformátor | T3N-3 | 1000 | 230 | 107 | 270 | 12 | 16 |
| Háromfázisú transzformátor | T3N-3 | 1500 | 230 | 117 | 270 | 18 | 22 |
| Háromfázisú transzformátor | T3N-3 | 2000 | 300 | 122 | 310 | 22 | 27 |
| Háromfázisú transzformátor | T3N-3 | 3150 | 300 | 135 | 310 | 33 | 38 |
| Háromfázisú transzformátor | T3N-3 | 4000 | 300 | 147 | 320 | 43 | 52 |
| Háromfázisú transzformátor | T3N-3 | 5000 | 360 | 220 | 380 | 49 | 57 |
| Háromfázisú transzformátor | T3N-8 | 6300 | 360 | 220 | 380 | 66 | 73 |
| Háromfázisú transzformátor | T3N-8 | 8000 | 425 | 205 | 410 | 71 | 80 |
| Háromfázisú transzformátor | T3N-8 | 10000 | 425 | 235 | 410 | 89 | 100 |
| Háromfázisú transzformátor | T3N-12,5 | 15000 | 425 | 246 | 410 | 104 | 120 |
| Háromfázisú transzformátor | T3N-12,5 | 17000 | 475 | 225 | 450 | 112 | 125 |
| Háromfázisú transzformátor | T3N-12,5 | 20000 | 475 | 255 | 450 | 125 | 140 |
| Háromfázisú transzformátor | T3N-12,5 | 25000 | 480 | 210 | 450 | 145 | 160 |
| Háromfázisú transzformátor | T3N-12,5 | 30000 | 480 | 220 | 450 | 170 | 193 |
| Háromfázisú transzformátor | T3N-12,5 | 40000 | 600 | 390 | 600 | 240 | 265 |
| Háromfázisú transzformátor | T3N-12,5 | 50000 | 600 | 420 | 600 | 290 | 315 |
| Háromfázisú transzformátor | T3N-12,5 | 63000 | 600 | 420 | 600 | 365 | 390 |
| IP00 - standard kivitel | |||||||
| IP23 - lemezház burkolattal ellátva | |||||||
Háromfázisú transzformátorok védelmére használatos biztosítékok |
||
| 3x400//3x400V | ||
| 3 fázisú kismegszakító bemenet"D" kimenet "C" | ||
| vagy olvadóbiztosíték "gLgG" | ||
| VA | bemenet karakt. "D" | kimenet karakt. "C" |
| 1000 | 2 | 2 |
| 2000 | 4 | 3 |
| 3000 | 10 | 6 |
| 4000 | 10 | 6 |
| 5000 | 13 | 10 |
| 6300 | 16 | 10 |
| 8000 | 20 | 13 |
| 10000 | 25 | 16 |
| 12500 | 32 | 20 |
| 15000 | 40 | 25 |
| 20000 | 50 | 32 |
| 25000 | 63 | 40 |
| 30000 | 63 | 50 |
| 40000 | 80 | 63 |
| 50000 | 125 | 80 |
| 63000 | 160 | 100 |
| HŐOSZTÁLY | F /155°C/ |
| ÁTÜTÉSI SZILÁRDSÁG | PRI / SEC 4,75kV 50Hz |
| ZÁRLATVÉDELEM | ZÁRLAT ELLEN NEM VÉDETT |
| BIZTOSÍTÁS | „D” KARAKTERISZTIKÁJÚ 3f.KISMEGSZAKÍTÓ |
| VÉDETTSÉG | IP00 - IP23 |
| KÖRNYEZETI HŐMÉRSÉKLET | T40 |
