Rozmery transformátorov

Celková veľkosť transformátorov závisí od ich účelov a technických špecifikácií, ako sú výkon a typ jadra. V nižšie uvedených tabuľkách nájdete presné rozmery a váhu našich produktov.

Rozmery transformátorov od 10 do 2500VA

Horizontálny transformátor
             VÝKON
[VA]		 TYP JADRA ROZMERY
[mm]		 HMOTNOSŤ
[kg]
A B C D E
Transformátor 10 EI 48 / 16 48 40 43 31 52 0,30
Transformátor 20 EI 60 / 20 60 50 39 37 52 0,65
Transformátor 30 EI 75 / 21,5 75 62,5 49 38 62 0,80
Transformátor 50 EI 75 / 26,5 75 62,5 62 43 77 1,00
Transformátor 63 EI 84 / 30 84 70 69 51 85 1,60
Transformátor 80 EI 84 / 35 84 70 75 57 85 1,80
Transformátor 100 EI 84 / 43 84 70 85 65 85 2,00
Transformátor 125 EI 96 / 35 96 80 80 59 95 2,36
Transformátor 160 EI 96 / 45 96 80 80 68 95 2,80
Transformátor 200 EI 96 / 50 96 80 101 76 95 3,65
Transformátor 250 EI 120 / 40 145 100 89 70 115 3,80
Transformátor 315 EI 120 / 50 120 100 99 79 115 4,80
Transformátor 400 EI 120 / 70 120 100 125 102 115 6,20
Transformátor 500 EI 150 / 50 150 125 113 90 140 7,50
Transformátor 630 EI 150 / 60 150 125 123 100 140 8,40
Transformátor 800 EI 150 / 80 150 125 144 121 140 11,00
Transformátor 1000 EI 192 / 60 192 160 138 107 185 15,00
Transformátor 1600 EI 192 / 80 192 160 155 126 185 21,50
Transformátor 2000 EI 192 / 100 192 160 175 148 185 22,50
Transformátor 2500 EI 192 / 130 192 160 205 178 185 26,30

Rozmery transformátorov na výšku

od 10 do 2500VA

                Výkon Typ Jadra Rozmery Hmotnosť
[VA] [mm] [kg]
  A B C D E
Transformátor 10 EI 48 / 20 44 52 46 34 60 0,3
Transformátor 20 EI 60 / 25 75 50 56 42 40 0,65
Transformátor 30 EI 75 / 20 97 62 49 38 50 0,8
Transformátor 50 EI 75 / 26,5 97 62 62 43 50 1
Transformátor 80 EI 84 x 35 110 70 75 57 56 1,8
Transformátor 100 EI 84 / 40 110 70 85 65 56 2
Transformátor 125 EI 96 / 35 120 80 80 59 64 2,18
Transformátor 160 EI 96 / 45 120 80 80 68 64 2,8
Transformátor 200 EI 96 x 50 120 80 95 74 64 3,1
Transformátor 250 EI 120 / 40 145 100 89 70 80 3,8
Transformátor 315 EI 120 / 50 145 100 99 79 80 4,8
Transformátor 400 EI 120 / 70 145 100 125 102 80 6,2
Transformátor 500 EI 150 / 50 182 125 113 89,5 100 7,5
Transformátor 800 EI 150 / 80 182 125 144 120,5 100 11
Transformátor 1000 EI 192 / 60 225 160 131 106 128 15,8
Transformátor 1600 EI 192 / 80 225 160 155 128,5 128 18,6
Transformátor 2000 EI 192 / 100 225 160 175 148 128 22,5
Transformátor 2500 EI 192 / 130 225 160 205 178 128 26,3

Rozmery transformátorov

od 3000 do 15000VA

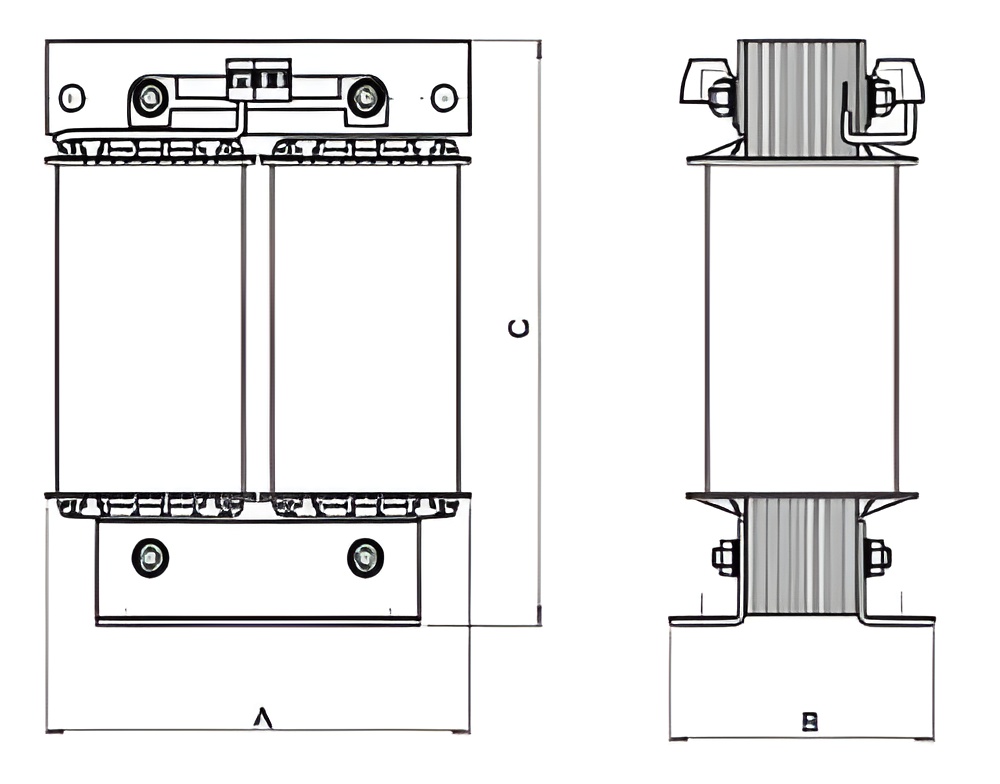

Vertikálny transformátor
                Výkon Typ Jadra Rozmery Hmotnosť
[VA] [mm] [kg]
  A B C
Transformátor 3000 UI 180 / 60 250 140 360 36
Transformátor 4000 UI 180 / 80 250 160 360 48
Transformátor 5000 UI 180 / 100 250 180 360 54
Transformátor 6300 UI 210 / 102 280 160 400 65
Transformátor 8000 UI 210 / 110 280 170 400 82
Transformátor 10000 UI 210 / 120 280 180 400 85
Transformátor 15000 UI240/ 160 325 250 480 103

Rozmery medicínskych transformátorov

Medicínsky transformátor
Medicínsky transformátor VÝKON A B C Váha
(kg)
Medicínsky transformátor 1000 192 130 172 19
Medicínsky transformátor 1500 192 176 172 26
Medicínsky transformátor 2000 192 207 172 30
Medicínsky transformátor 2500 250 140 360 32
Medicínsky transformátor 3000 250 160 360 42
Medicínsky transformátor 4000 250 230 360 48
Medicínsky transformátor 5000 280 210 410 56
Medicínsky transformátor 6300 280 280 410 72
Medicínsky transformátor 8000 280 290 410 82
Medicínsky transformátor 10000 280 310 410 88

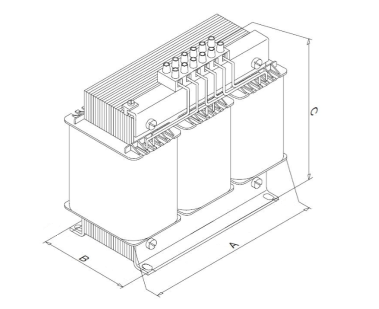

Rozmery trojfázových transformátorov

Trojfázový transformátor

Prevedenie IP00  alebo v plechovej skrini IP23
  Typ Výkon A  B C váha kg váha kg
VA mm mm mm IP00 IP23
Trojfázový transformator T3N-3 1000 230 107 270 12 16
Trojfázový transformator T3N-3 1500 230 117 270 18 22
Trojfázový transformator T3N-3 2000 300 122 310 22 27
Trojfázový transformator T3N-3 3150 300 135 310 33 38
Trojfázový transformator T3N-3 4000 300 147 320 43 52
Trojfázový transformator T3N-3 5000 360 220 380 49 57
Trojfázový transformator T3N-8 6300 360 220 380 66 73
Trojfázový transformator T3N-8 8000 425 205 410 71 80
Trojfázový transformator T3N-8 10000 425 235 410 89 100
Trojfázový transformator T3N-12,5 15000 425 246 410 104 120
Trojfázový transformator T3N-12,5 17000 475 225 450 112 125
Trojfázový transformator T3N-12,5 20000 475 255 450 125 140
Trojfázový transformator T3N-12,5 25000 480 210 450 145 160
Trojfázový transformator T3N-12,5 30000 480 220 450 170 193
Trojfázový transformator T3N-12,5 40000 600 390 600 240 265
Trojfázový transformator T3N-12,5 50000 600 420 600 290 315
Trojfázový transformator T3N-12,5 63000 600 420 600 365 390
IP00 - klasicke holé prevedenie
IP23 - v plechovej skrini
