IP23-as lemezház burkolatok

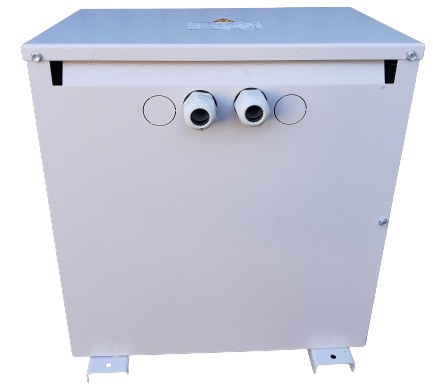

A transzformátorházakat különböző típusú egyfázisú, háromfázisú, medikai transzformátorok burkolására vannak tervezve. IP23-as védettségi fokozattal rendelkezik, kizárólag beltéri használatra. Acéllemezből készülnek, amely RAL 7035 színű porfestéssel rendelkeznek. A transzformátor sorkapcsaihoz a felső fedél eltávolításával lehet hozzáférni.
Ezeket a lemezház burkolatokat úgy tervezték, hogy biztosítsa a benne lévő transzformátor jó hűtését, ugyanakkor kellőképpen megvédje azt a káros hatásoktól. Szellőzőnyílásokkal vannak ellátva, amelyek biztosítják a megfelelő légáramlatot a burkolat belsejében.
Ezek a lemezház burkolatok IP23-as védettségűek, védelmet nyújtanak mind szilárd tárgyak behatolása, mind 60°nál nagyobb függőleges irányú csepegéssel szemben.
Előzetes egyeztetés alapján lehetőség van a táblázatban megadottaktól magasabb védettségi fokozattal rendelkező lemezház burkolatok gyártására is, akár IP54-ig.
Fenntartjuk a jogot, hogy a kínált termékek folyamatos fejlesztése miatt változtatásokat eszközöljünk.

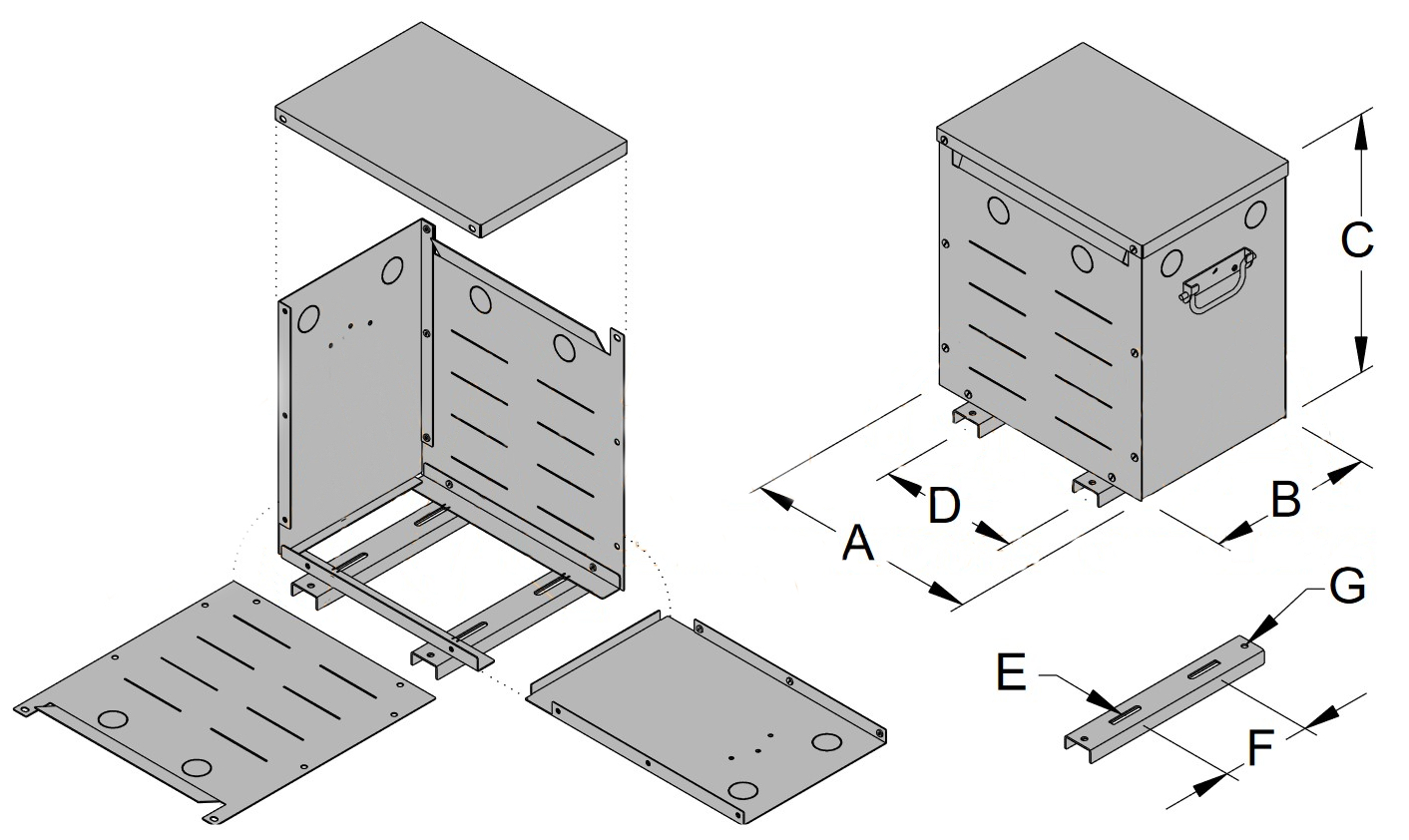

| Modell | Méret | Vasmag | Méretek (mm) | Tömeg (kg) | ||||||
| A | B | C | D | E | F | G | ||||
| TRBX 30 | EI 150 | 240 | 140 | 270 | 140 | 32,5 x 9 | 46,5 | Ø9 | 3,5 | |
| TRBX 40 | EI 200 | 280 | 175 | 320 | 200 | 32,5 x 9 | 81,5 | Ø9 | 4,5 | |
| TRBX 50 | 3UI 150 | EI 250 | 340 | 240 | 370 | 200 | 48,5 x 9 | 130,5 | Ø9 | 7,5 |
| TRBX 60 | 3UI 180 | EI 300 | 400 | 240 | 420 | 300 | 49 x 9 | 130 | Ø9 | 9,0 |
| TRBX 70 | 3UI 210 | EI 350 | 460 | 300 | 470 | 300 | 60,5 x 9 | 178,5 | Ø9 | 13,0 |
| TRBX 80 | 3UI 240 | EI 400 | 520 | 320 | 520 | 400 | 67,5 x 9 | 192,5 | Ø9 | 16,0 |
| TRBX 90 | EI 450 | 590 | 340 | 600 | 400 | 61,5 x 12 | 217,5 | Ø11 | 21,0 | |
| TRBX 100 | 3UI 300 | EI 500 | 650 | 360 | 650 | 500 | 61 x 12 | 239 | Ø11 | 23,0 |
| TRBX 100-2 | 3UI 300 | EI 500 | 710 | 440 | 670 | 26,0 | ||||
